Moduli di termoregolazione e contabilizzazione: dal capitolato al collaudo
MODULI DI CONTABILIZZAZIONE UTENZA
Quando il modulo utenza diventa il punto critico dell’impianto.
Nel mercato cantieristico italiano, il modulo di contabilizzazione è spesso il punto in cui l’impianto si complica: progettista, grossista, impresa meccanica ed elettricista intervengono su fasi diverse, aumentando il rischio di ritardi nei collaudi, errori di bilanciamento e sistemi di telelettura che non comunicano correttamente.
Per evitare tutto questo, Ulteria non si limita a fornire apparecchiature. Progetta, ingegnerizza e assembla moduli utente su misura della serie MODUS, prendendosi in carico l’intero processo: dall’analisi del capitolato all’avviamento in cantiere, fino alla trasmissione certificata dei dati.
Non semplice fornitura
Ulteria supera la logica del solo prodotto: ogni modulo viene progettato e assemblato in funzione del capitolato, dell’impianto e delle esigenze del cantiere.
Impianto e dati insieme
Il modulo integra impiantistica meccanica, contabilizzazione, cablaggio M-Bus e telelettura, così il sistema nasce già pensato per funzionare nel tempo.
Responsabilità unica
Un unico partner segue analisi, progettazione, assemblaggio, supporto operativo, avviamento e trasmissione certificata dei dati.
METODO ULTERIA
Dal capitolato all’accensione: un flusso di lavoro in 4 step.
I grandi marchi generalisti vendono il pezzo e spariscono.
Noi di Ulteria integriamo l'impiantistica meccanica con l'infrastruttura dati, accompagnando Progettisti, Imprese e General Contractor attraverso un flusso di lavoro garantito in 4 step.
Analisi di Capitolato e Ingegnerizzazione
Affianchiamo lo studio termotecnico nel definire il satellite d'utenza idoneo ai requisiti impiantistici e delle prestazioni richieste dal committente.
Produzione Preassemblata Plug & Play
Forniamo gruppi preassemblati, cablati in fabbrica e collaudati, pronti per l'inserimento in cantiere.
Supporto Operativo agli Installatori
Consegniamo dime, cassette e collettori con largo anticipo rispetto alle finiture murarie. Nessuna improvvisazione, tolleranze millimetriche.
Avviamento, collaudo e Integrazione Dati
L'ultimo miglio. I nostri tecnici intervengono a fine lavori per avviare e collaudare il sistema, configurare le reti M-Bus e abilitare la telelettura remota.
SERIE ULTERIA MODUS
Moduli ingegnerizzati per ogni esigenza di capitolato.
Non crediamo nel "modulo unico che va bene per tutto". Ogni condominio ha le sue complessità idrauliche e architettoniche. Per questo abbiamo sviluppato la famiglia MODUS, una gamma completa di satelliti d'utenza e moduli di contabilizzazione preassemblati, dotati di serie di valvole a bilanciamento dinamico (PICV), contatori di calore con trasmissione nativa M-Bus (cablato o radio “OMS”) e misuratori acqua con diversi moduli di comunicazione.
I nostri moduli utente nascono per soddisfare le normative vigenti e per semplificare il lavoro in centrale termica.
Contabilizzazione certificata
I moduli integrano sistemi omologati MID 2004/22/CE, contatori AFS/ACS muniti di moduli di trasmissione dati a quadrante asciutto e ingressi dedicati a bordo del modulo termico.
Architettura data-ready
La trasmissione dati è nativa tramite protocollo M-Bus EN1434, con sonde Pt500 precablate in fabbrica per azzerare gli errori di collegamento.
Affidabilità nel tempo
Alimentazione a batteria indipendente con durata 10+1 anni e guscio in isolamento termico sagomato per maggiore protezione e continuità di servizio.

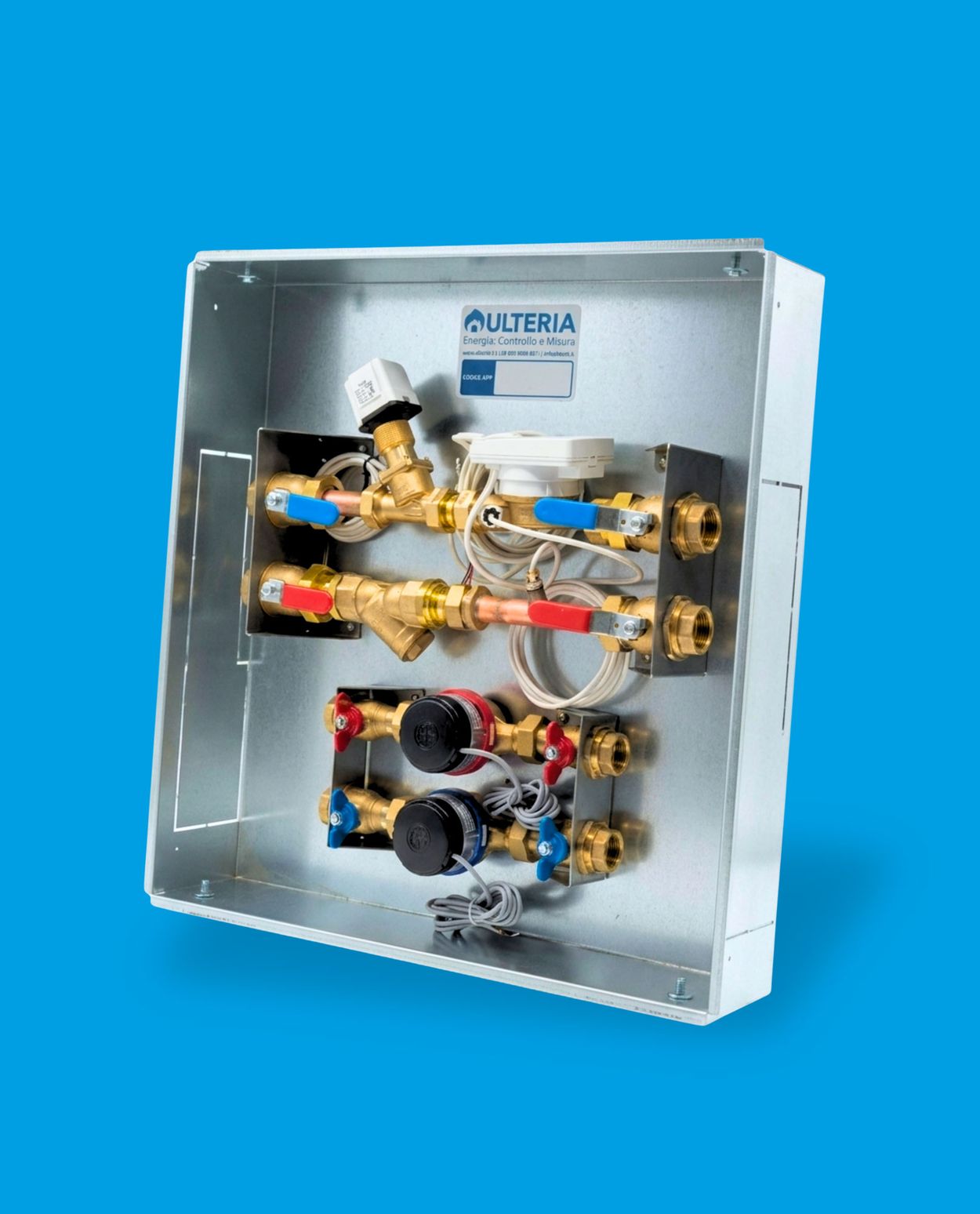

MODUS STANDARD DN20
MODUS Standard DN20: affidabilità per il residenziale classico.
La soluzione ideale per condomini standard, disponibile in versione da incasso o da parete. Il modulo integra regolazione, contabilizzazione e predisposizione alla telelettura in un sistema compatto, pensato per semplificare posa, gestione e manutenzione.
Impianti a 2 o 4 tubi
Configurazione adatta agli impianti residenziali più diffusi, con possibilità di installazione da incasso o a parete in base alle esigenze architettoniche.
Bilanciamento dinamico
Valvola PICV a 2 vie ON/OFF per la regolazione delle portate, con range 220 - 1.700 l/h.
Contabilizzazione completa
Misura dell’energia termica per riscaldamento e raffrescamento, oltre ai volumi di acqua calda e fredda sanitaria.
MODUS XL DN25-DN32
MODUS XL DN25-DN32: per utenze a portata maggiorata.
Quando fabbisogno termico, dimensioni dell’utenza o destinazione d’uso richiedono portate superiori, MODUS XL integra contatori e componentistica idraulica maggiorata, mantenendo precisione di misura e gestione da remoto.
Per utenze più grandi
Soluzione indicata per attici, uffici, spazi commerciali o unità con esigenze termiche superiori rispetto al residenziale standard.
Componenti fino al DN32
Il modulo integra componentistica idraulica maggiorata e può gestire portate fino a 2.500 l/h.
Telelettura precisa
Anche con portate superiori, il sistema mantiene precisione di contabilizzazione e continuità nella trasmissione dei dati.
VERSIONI AVANZATE E CUSTOM
Soluzioni Custom e Dimensioni Speciali: Il fuori standard è il nostro standard.
Se il capitolato richiede ingombri ridotti per cavedi microscopici o configurazioni idrauliche atipiche, sviluppiamo e produciamo cassette e moduli ad hoc. Analizziamo lo schema funzionale del progettista e creiamo un modulo "su misura", garantendo le stesse certificazioni e la stessa facilità di posa delle serie di linea.
Commutazione estate/inverno
Versioni con valvola a 3 vie deviatrice motorizzata per la commutazione idraulica stagionale automatica.
Dime a 5 tubi
Predisposizione per Acqua Calda Sanitaria (ACS), Acqua Fredda Sanitaria (AFS), reti ad acqua duale o contatore dedicato al circuito di ricircolo.
Soluzioni su misura e BACS
Per cavedi ridotti o schemi atipici, sviluppiamo cassette e moduli ad hoc, integrabili con sistemi BACS per automazione e gestione dati edificio.
DAL MODULO AL SISTEMA EDIFICIO
I dati raccolti dai moduli diventano parte dell’automazione BACS.
I moduli della serie MODUS nascono per raccogliere il dato grezzo in campo tramite protocollo M-Bus e segnali impulsivi. Ma come trasformiamo questi dati in report di fatturazione o come li integriamo nei sistemi di automazione del palazzo? Scopri come facciamo dialogare i nostri moduli dentro a SISTEMI BACS di ultima generazione.
IL VANTAGGIO IN CANTIERE
Ulteria supera la logica della fornitura standard.
| VOCE | FORNITURA STANDARD | ULTERIA |
|---|---|---|
| Fornitura Dime | Spesso ritardata o non coordinata con le esigenze di cantiere | Fornite in anticipo per allineamento opere murarie |
| Bilanciamento Idraulico | Statico (a carico dell'installatore) | Dinamico a bordo (Valvole PICV integrate di serie) |
| Collaudo Rete M-Bus | A carico dell'elettricista / system integrator | Eseguito dai tecnici specializzati Ulteria |
COLLAUDO E INTEGRAZIONE DATI
L’ultimo miglio lo facciamo noi.
La vera contabilizzazione non finisce nel cavedio di piano. Un modulo utente è inutile se i dati non arrivano in modo corretto, continuo e certificato all'amministratore o al Facility Manager.
È qui che Ulteria fa il vuoto rispetto alla concorrenza. Eliminiamo il classico "scaricabarile" tra idraulico, elettricista e fornitore del software. Ci occupiamo noi della messa in servizio della piramide dei dati.
Verifica cablaggio M-Bus
Controlliamo il cablaggio dai moduli ai quadri di piano, così da verificare continuità della rete e corretta trasmissione dei dati.
Configurazione datalogger
Installiamo e configuriamo i concentratori dati M-Bus, necessari per raccogliere e gestire i consumi dell’edificio.
Integrazione BMS/BACS
Integriamo modem GSM/GPRS o sistemi più complessi BMS/BACS per la telelettura remota dei consumi, in ottemperanza al D.Lgs. 73/2020.
Test e verbale finale
Eseguiamo test di avviamento end-to-end e rilasciamo il verbale di collaudo e avviamento del sistema.
