I contatori di calore splittati sono composti da tre componenti:

  • Un contatore volumetrico ( es. contatore multigetto o contatore flangiato Woltmann)
  • Una coppia di sonde per la mandata e il ritorno (della misura adatta al diametro delle tubazioni)
  • Un pannello elettronico che registri e gestisca il consumo di Kwh

I tre componenti possono essere combinati in maniera autonoma per comporre il contatore di calore adatto all'esigenza installativa. Ogni componente può essere sostituito indipendentemente dagli altri e integrato secondo diverse combinazioni di parti elettroniche, volumetriche e sonde in base alle specifiche esigenze applicative.

La nostra gamma comprende misuratori adatti a tutti i sistemi di scambio termico, come impianti di riscaldamento, impianti di condizionamento o impianti di teleriscaldamento.

misuratori sono omologati MID004 come da normativa MID 2004/22/EC, recepita in Italia dal Dlgs nr.22 del 2 febbraio 2007. Tutti i componenti sono omologati secondo le normative vigenti in materia di misura.

> CLSC-UNICO | Misuratore di portata unigetto (DN15-20)


Applicazione

CSLC-UNICO è un misuratore di portata per la misura dell’energia termica. Lettura diretta volume transitato a quadrante asciutto con coperchio di protezione anti magnete e trasmettitore di impulsi per collegamento a pannello elettronico per contatori di calore FAUN.

Caratteristiche

  • Attacchi filettati PN16
  • Corpo in ottone
  • Uscita impulsi integrata
  • Temp. Max: 90°C
  • Omologato MID 2004/22/EC
  • Alloggiamento sonda di temperatura TDA26
  • Classe ambientale B
  • Classe di precisione 3

Montaggio: orizzontale e verticale



> MTW | MTW VA-VB | Misuratori di portata multigetto DN25-32






Applicazione

MTW e MTW VA E VB sono misuratori di portata multigetto per la misura dell’energia termica. Lettura diretta volume transitato a quadrante asciutto con coperchio di protezione anti magnete e trasmettitore di impulsi per collegamento a pannello elettronico per contatori di calore FAUN.

Caratteristiche

  • Omologato MID 2004/22/EC
  • Attacchi filettati PN16. Da abbinare a dadi e cannotti DCxxG.
  • Corpo in ottone
  • Uscita impulsi integrata
  • Temp. Max: 90°C
  • Classe ambientale B
  • Classe di precisione 3


MTW: Montaggio orizzontale
MTWVA: Montaggio verticale con ingresso dall’alto
MTWVB: Montaggio verticale con ingresso dal basso



MTW

MTW VA / VB

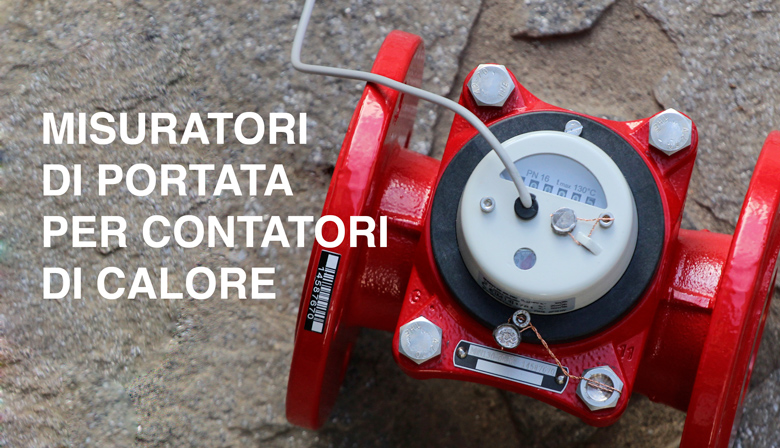

> MWN | Misuratore di portata woltmann da DN40 a DN300



Applicazione

MWN è un misuratore di portata a turbina Woltmann per la misura dell’energia termica. Strumento perfetto negli impianti di riscaldamento e raffrescamento centralizzato di edifici residenziali o industriali per la suddivisione dei consumi per zone, servizi e circuiti diversi. Misura del flusso e volume di acqua con temperatura fino a 130°C con pressione massima di esercizio 16 Bar (PN16).

Lettura diretta volume transitato a quadrante asciutto con trasmettitore di impulsi per il collegamento a pannello elettronico per contatori di calore FAUN.

Caratteristiche

  • Omologato MID 2004/22/EC
  • Omologato EN1434/PTB
  • Attacchi flangiati PN16
  • Corpo in ghisa verniciata
  • Uscita impulsi integrata
  • Resistenza ai campi magnetici esterni
  • Meccanismo di conteggio ermetico roteabile a 360°
  • Temp. Max: 130°C
  • Classe ambientale B
  • Classe di precisione 3

Montaggio: Adatto per l'installazione su tubazioni orizzontali (H) con il contatore diretto verso l'alto, in tubazioni verticali (V) e in tubazioni diagonali con il contatore diretto verso il lato o alternativamente in posizione centrale (H / V).



MWN





Prodotti correlati:



Pannello elettronico per contatori di calore




Sonde di temperatura per contatori di calore
